Вентиляція лабораторій: коли повітря визначає безпеку процесу

У медичній або мікробіологічній лабораторії вентиляція працює одразу на кілька результатів. Вона захищає персонал, обмежує поширення аерозолів і парів, допомагає зберігати чистоту дослідження та не дозволяє потенційно небезпечному повітрю безконтрольно виходити за межі робочої зони.

Тому лабораторна вентиляція — це не просто припливна установка й кілька витяжних решіток. Це комплекс загальнообмінних і локальних систем, пов’язаних із технологією, плануванням приміщень, типами захисних шаф, режимами тиску, автоматикою та сценаріями аварійної роботи.

Ключова думка. Лабораторію не можна правильно спроєктувати лише за площею або заданою кратністю повітрообміну. Спочатку визначають процеси, речовини, біологічні агенти, обладнання й маршрути матеріалів — і лише після цього формують повітряні контури.

Чому лабораторія — складний об’єкт для вентиляції

Навіть у межах одного поверху можуть працювати приміщення з протилежними вимогами. У зоні підготовки чистих реагентів потрібно захистити процес від зовнішнього забруднення. У кімнаті роботи з первинним біоматеріалом важливо утримати потенційно небезпечні аерозолі всередині. Хімічна ділянка потребує локального видалення парів безпосередньо від джерела. Мийна, автоклавна, холодильні кімнати й комори реактивів створюють власні теплові, вологісні та санітарні навантаження.

Чинний ДБН для закладів охорони здоров’я вимагає проєктувати лабораторні приміщення непрохідними та оснащувати їх окремими системами механічної вентиляції й кондиціонування з урахуванням параметрів технологічного обладнання. Це важлива логіка: інженерна система має слідувати за процесом, а не змушувати різні процеси працювати в одному повітряному режимі.

Під час проєктування одночасно враховують:

• види досліджень і перелік потенційних небезпек;
• маршрути персоналу, проб, реагентів, чистого посуду та відходів;
• необхідний напрямок руху повітря між суміжними зонами;
• типи витяжних шаф, боксів біологічної безпеки та іншого локального обладнання;
• можливість або заборону рециркуляції для конкретного процесу;
• місця безпечного викиду повітря й розташування зовнішніх повітрозаборів;
• доступ до фільтрів, вентиляторів і клапанів для обслуговування;
• поведінку системи під час відмови вентилятора або зникнення електроживлення.

Як працює правильно спроєктована система

Зовнішнє повітря проходить передбачені проєктом ступені очищення, нагрівання, охолодження, а за потреби — осушення чи зволоження. Далі окремі системи або функціонально розділені гілки подають його до приміщень відповідно до технологічного режиму.

Загальнообмінна вентиляція підтримує мікроклімат і фонову чистоту повітря. Локальні витяжки забирають забруднення там, де воно виникає: у витяжній шафі, боксі, над тепловим обладнанням або біля спеціального технологічного процесу. Баланс припливу та витяжки формує потрібний напрямок перетікання між зонами.

Автоматика контролює не лише температуру. Вона відстежує тиск, витрати повітря, стан вентиляторів, опір фільтрів, положення клапанів і сигнали від локальних захисних пристроїв. Якщо параметр виходить за допустиму межу, персонал має отримати попередження до того, як порушення стане ризиком для людей або результатів дослідження.

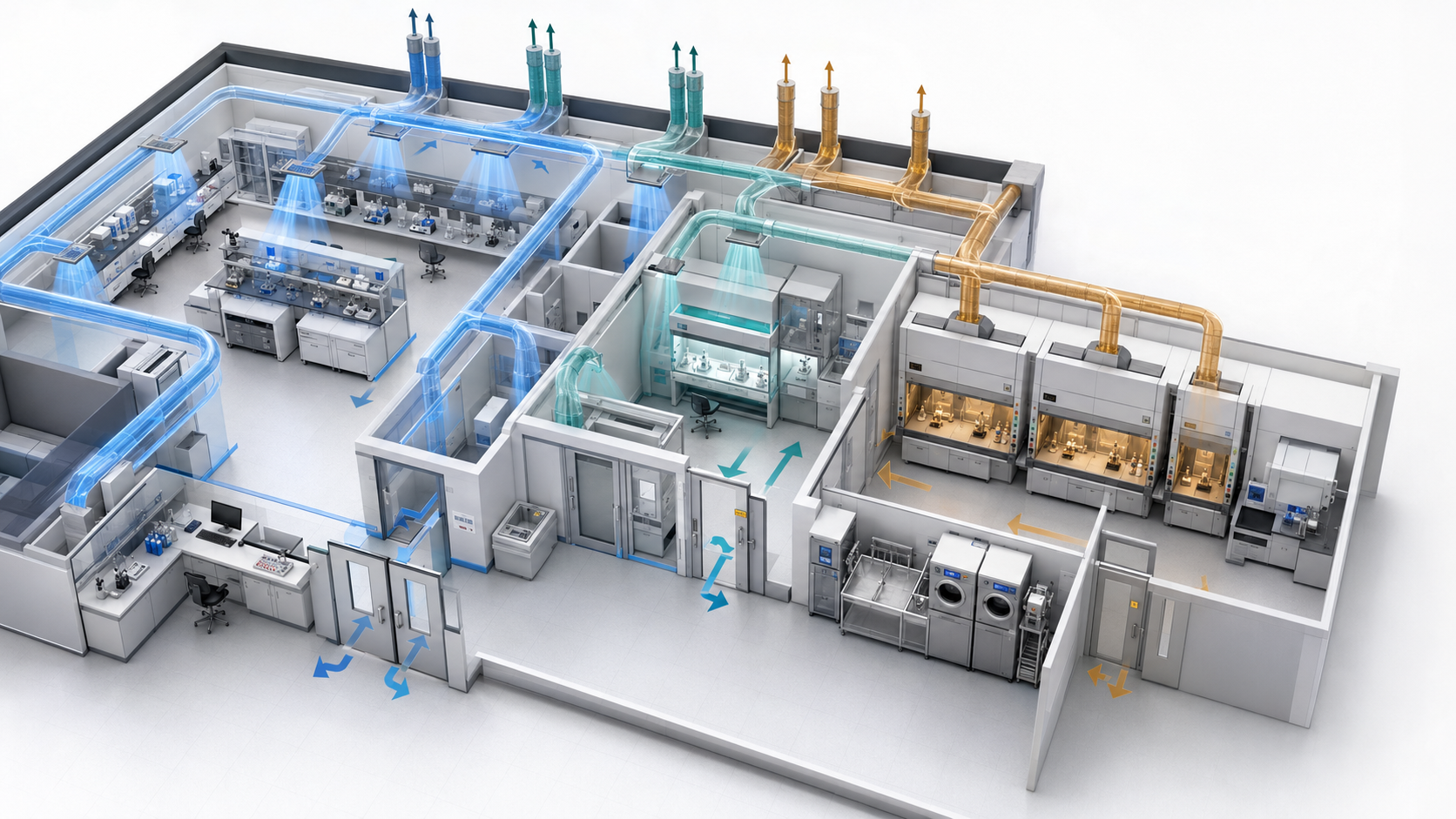

Каскад тиску: повітря має рухатися за технологічним маршрутом

У лабораторії не існує одного правильного знака тиску для всіх кімнат. Приміщення, де потрібно утримати біологічну або хімічну небезпеку, зазвичай організовують так, щоб повітря надходило до них із суміжної менш небезпечної зони. Натомість чиста зона підготовки реагентів може потребувати захисту від зовнішнього забруднення.

Тому каскад тиску проєктують за технологічною послідовністю. Для молекулярно-генетичних досліджень особливо важливо розділити підготовку реагентів, підготовку проб, ампліфікацію та роботу з продуктами ампліфікації. Напрямок потоків людей, матеріалів і повітря має зменшувати не лише ризик для персоналу, а й ризик контамінації проб та хибних результатів.

Самого вентилятора недостатньо. На стабільність тиску впливають герметичність огороджень, положення дверей, робота витяжних шаф, забруднення фільтрів і зміна опору мережі. Тиск треба вимірювати та контролювати в робочих режимах, а не вважати гарантованим після одноразового балансування.

Витяжна шафа і бокс біологічної безпеки — не одне й те саме

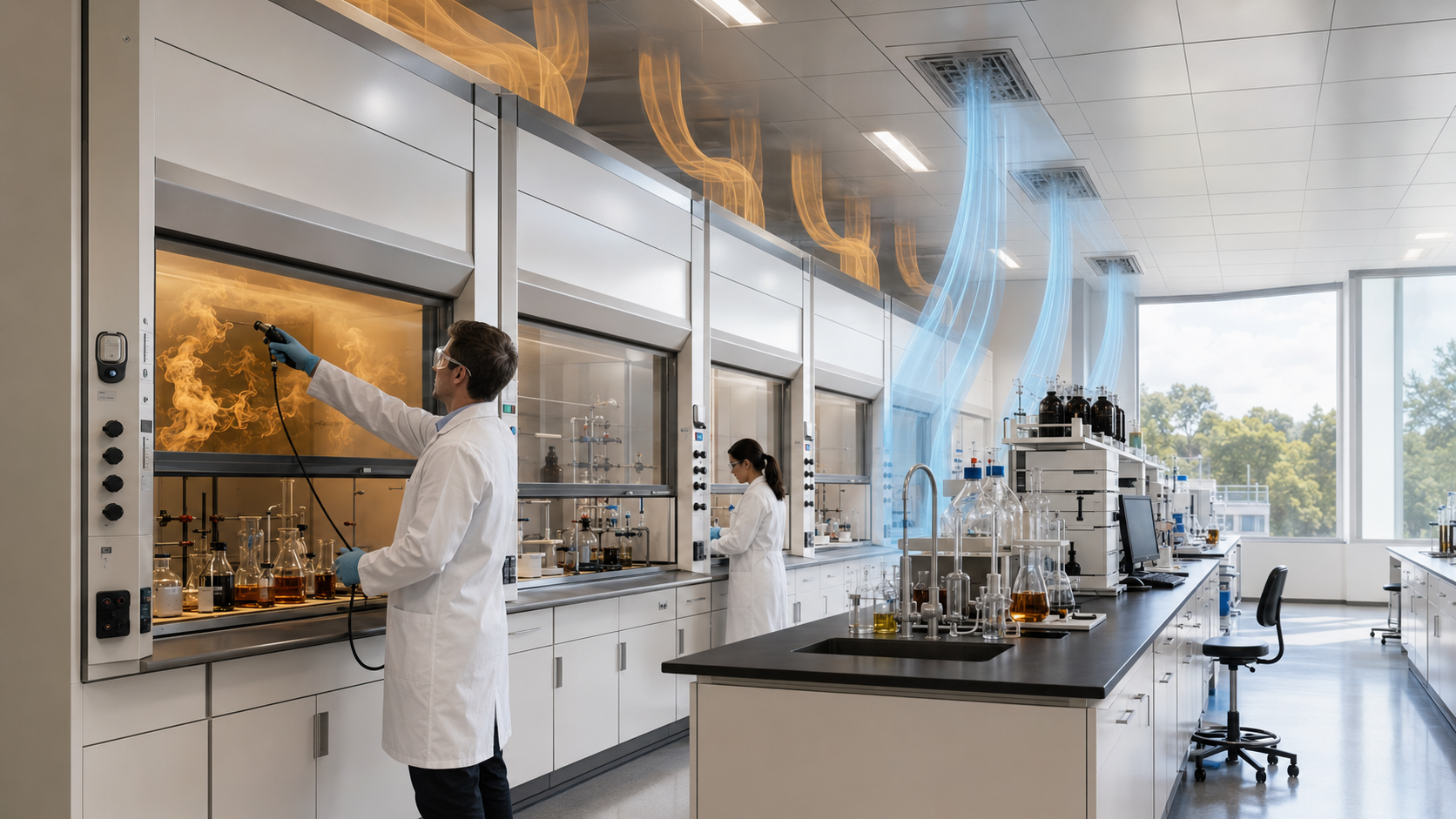

Хімічна витяжна шафа призначена для локального видалення парів, газів та аерозолів хімічних речовин. Для шаф, що працюють понад дві години протягом робочого часу, ДБН вимагає компенсувати витяжну витрату механічним припливом, а витяжку виконувати окремою системою. Без компенсації велика шафа може «перетягнути» на себе баланс усього поверху, зірвати каскад тиску й викликати неконтрольований підсос через двері.

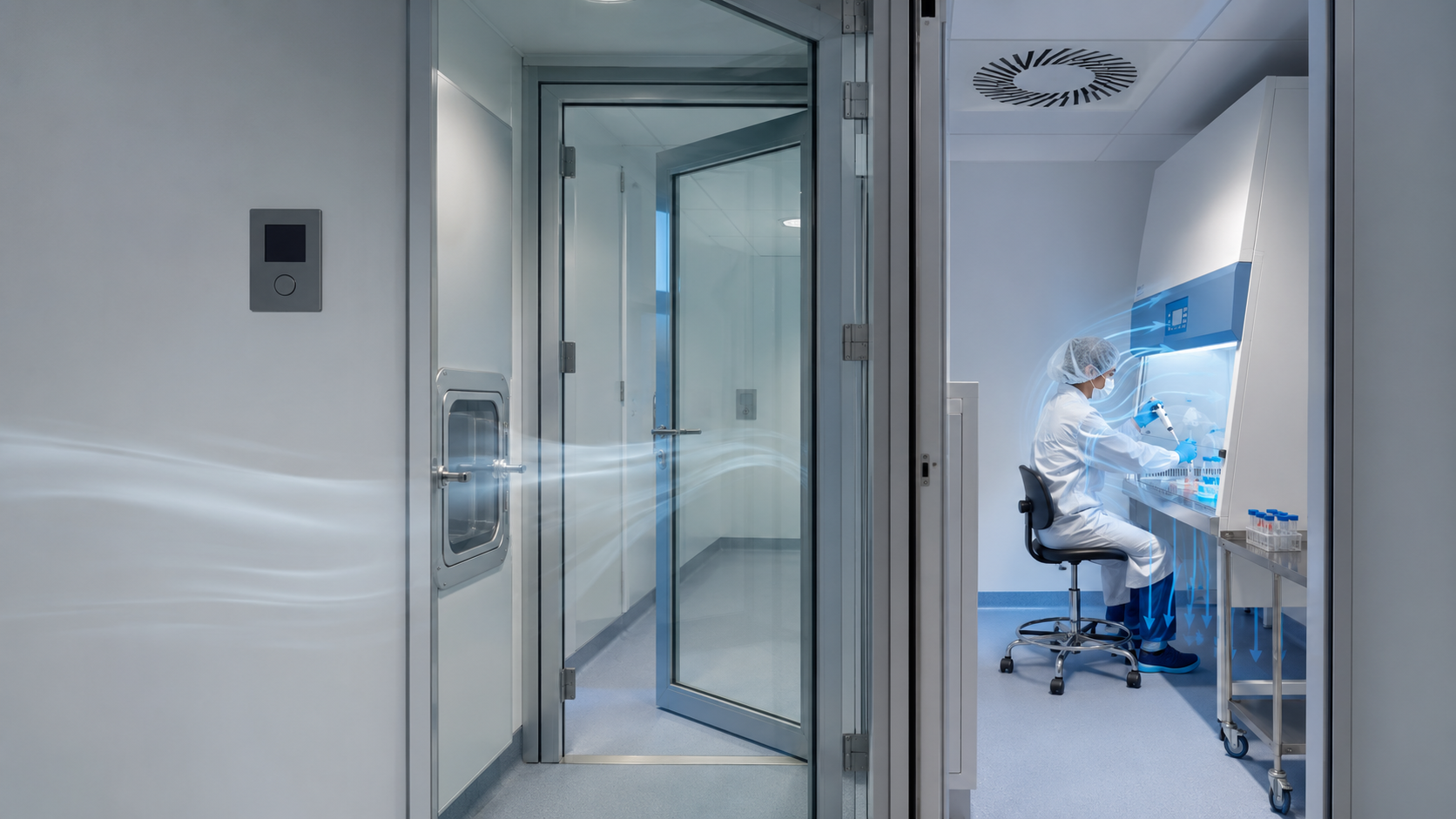

Бокс біологічної безпеки є первинним бар’єром для робіт із біологічними матеріалами. Залежно від класу та типу він може захищати персонал, продукт та/або довкілля за допомогою керованих потоків і HEPA-фільтрації. Схема підключення боксу до лабораторної витяжної системи визначається його типом, робочими речовинами та оцінкою ризику.

Кімнатна вентиляція не повинна руйнувати роботу боксу. Припливний дифузор, двері, відкрите вікно або інтенсивний прохід людей біля фронтального отвору можуть створити поперечний потік і погіршити утримання аерозолю. Тому розташування обладнання та повітророзподільників узгоджують ще на стадії планування, а не після монтажу меблів.

Фільтрація: HEPA не вирішує всіх завдань

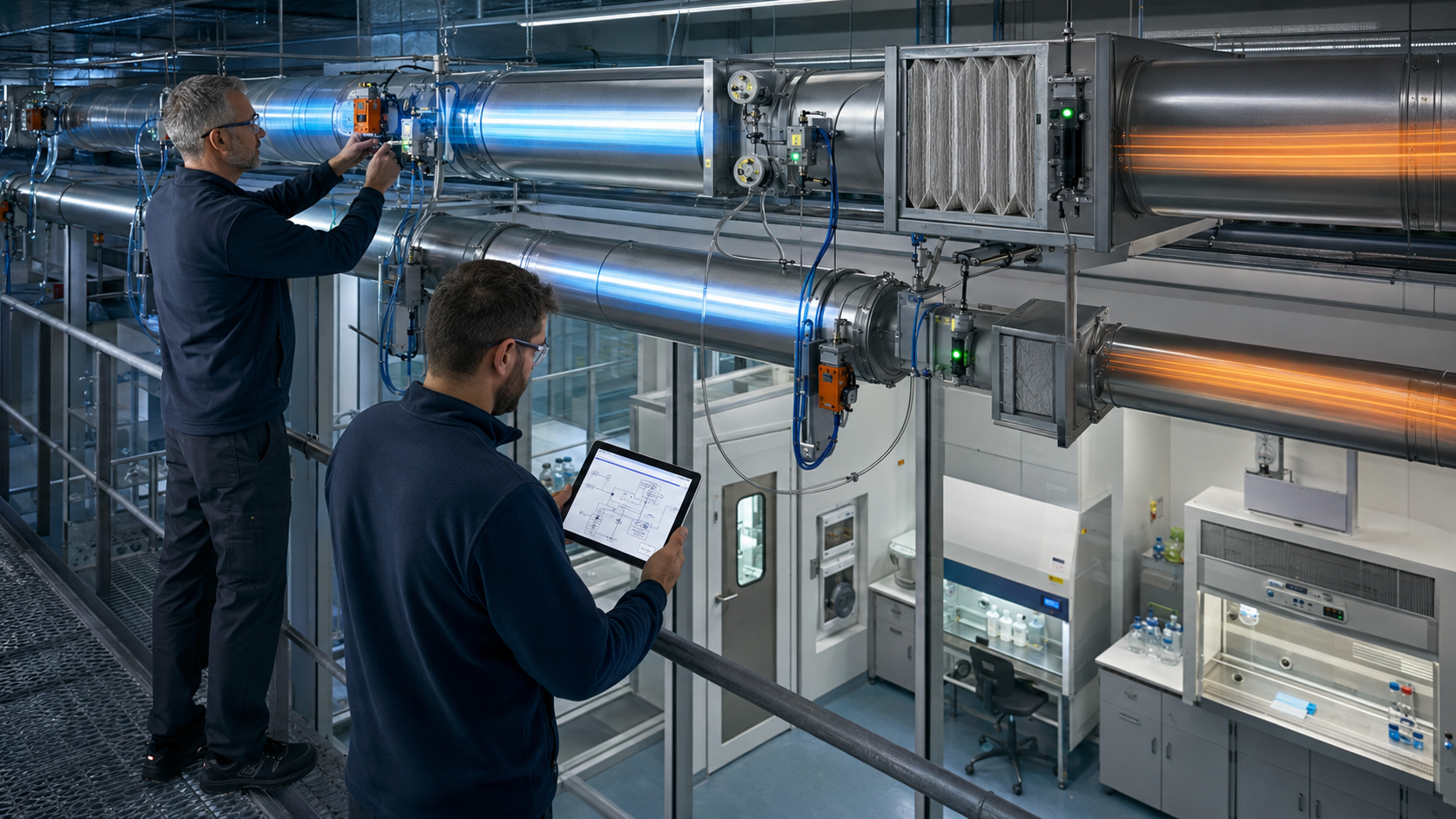

HEPA-фільтр ефективний проти частинок і біологічних аерозолів, але не призначений для уловлювання більшості газів і парів. Для хімічних процесів можуть знадобитися інші способи очищення, а інколи — окремий безпечний викид без повернення повітря до будівлі. Рішення визначається властивостями речовини, концентраціями та технологічним завданням.

Важливий не лише клас фільтра, а весь повітряний тракт: герметичність корпусу, правильне встановлення, контроль перепаду тиску, доступ для перевірки та безпечної заміни. Якщо потенційно забруднений фільтр доводиться переносити через чисту зону або розбирати корпус у робочому приміщенні, проєкт не забезпечив повного циклу безпеки.

Рециркуляцію також не можна оцінювати одним правилом для всіх лабораторій. Її допустимість залежить від процесу, біологічного чи хімічного ризику, типу локального обладнання та вимог нормативів. Рішення приймають за оцінкою ризику, а не лише за бажанням зменшити витрати на нагрівання й охолодження повітря.

ТОП-10 помилок під час проєктування лабораторної вентиляції

1. Об’єднання приміщень із несумісними процесами однією системою без аналізу перетоків.
2. Розрахунок вентиляції до затвердження переліку обладнання та режимів його роботи.
3. Розміщення припливного дифузора або дверей так, що потік порушує роботу захисного боксу.
4. Використання витяжної шафи для біологічних процесів або боксу біобезпеки як універсальної хімічної витяжки.
5. Встановлення потужної локальної витяжки без організованої компенсації припливного повітря.
6. Підключення небезпечних витяжок до спільного каналу з ризиком зворотного перетікання.
7. Застосування рециркуляції або рекуперації без аналізу можливого перенесення забруднень.
8. Відсутність безпечного доступу до фільтрів, клапанів і забруднених ділянок повітроводів.
9. Відсутність сценарію на випадок відмови витяжного вентилятора чи втрати електроживлення.
10. Передача системи в експлуатацію без вимірювання витрат, перевірки напрямку потоків, сигналізації та локальних захисних пристроїв.

Інженерний приклад: реконструкція ПЛР- і мікробіологічної лабораторії

Розглянемо типовий об’єкт у складі медичного закладу: приймання матеріалу, кімната підготовки реагентів, пробопідготовка, ампліфікаційна, зона роботи з продуктами ампліфікації, мікробіологічна кімната з боксом біобезпеки, мийна та комора реактивів. Початкова схема — одна припливно-витяжна установка й загальна витяжна мережа — не враховує різні напрямки захисту та створює ризик перехресної контамінації.

Раціональне перепроєктування починається із зонування. Чисту підготовку реагентів відокремлюють від роботи з первинним матеріалом і продуктами ампліфікації. Витяжку хімічної шафи та забруднених технологічних зон не об’єднують із загальним повітряним контуром без обґрунтування. Бокс біобезпеки розташовують поза впливом дверей і сильних припливних струменів. Для переходів між зонами передбачають контрольовані маршрути та, за потреби, шлюзи.

Автоматика підтримує заданий баланс, контролює тиск і стан локальних витяжок. У разі відмови небезпечна зона не повинна стати джерелом неконтрольованого викиду. Остаточні режими та знаки тиску визначаються технологічним завданням і оцінкою ризику для конкретних досліджень.

Результат — не просто більше повітря. Лабораторія отримує передбачувану логіку: чисті процеси захищені від контамінації, небезпечні операції локалізовані, а персонал бачить відхилення до того, як вони вплинуть на безпеку чи достовірність аналізів.

Автоматика й енергоефективність без втрати захисту

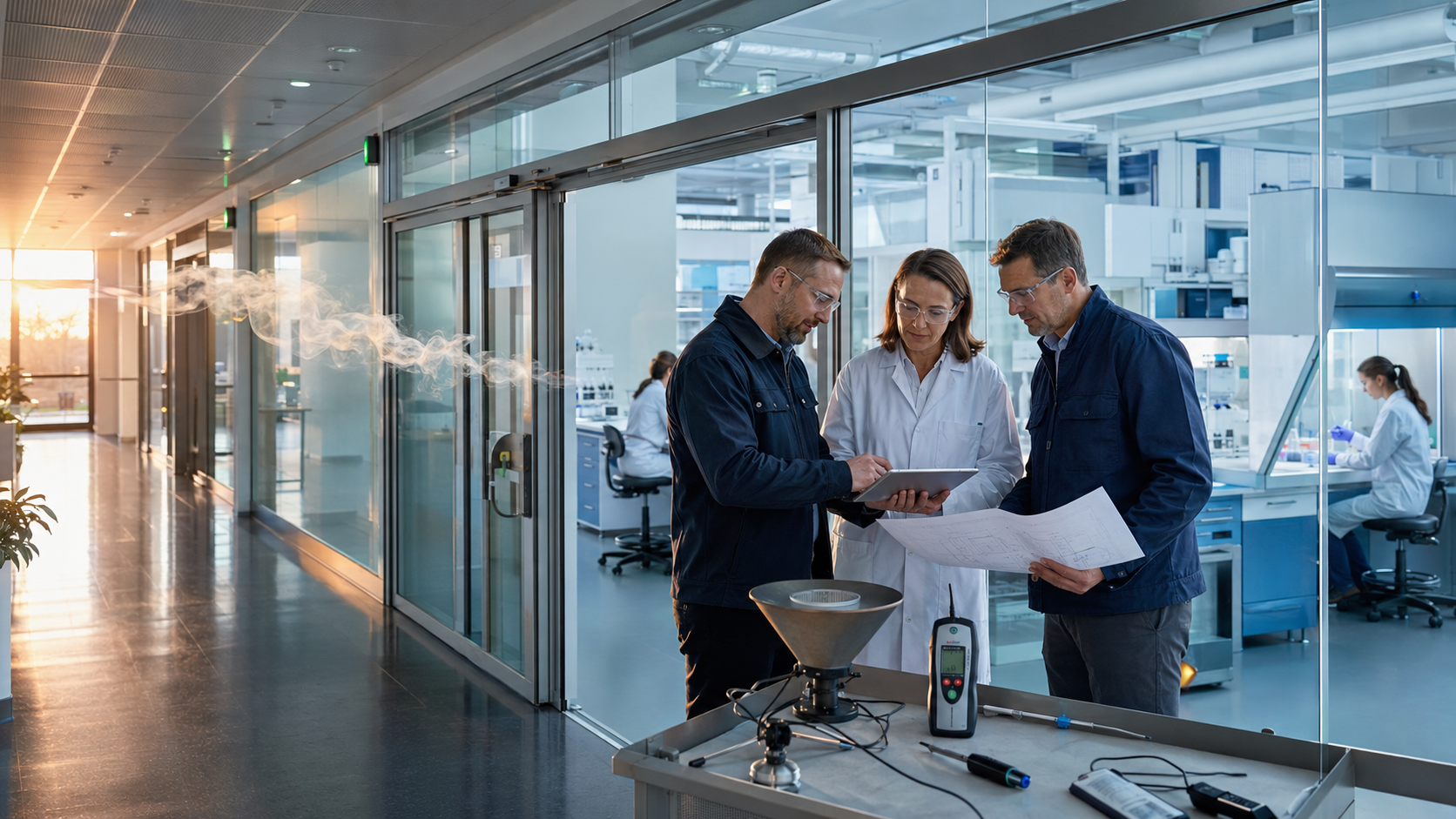

Локальні витяжки можуть значно змінювати баланс лабораторії. Якщо витяжна шафа працює зі змінним положенням стулки, автоматика має узгоджувати її витрату з припливом і підтримувати заданий тиск приміщення. Інакше енергоощадний режим однієї системи може порушити роботу іншої.

Автоматика може контролювати:

• перепад тиску між функціональними зонами;
• фактичні витрати припливного й витяжного повітря;
• стан витяжних шаф і боксів біологічної безпеки;
• забруднення фільтрів та опір повітряних трактів;
• температуру й вологість;
• положення стулок, запірних і регулювальних клапанів;
• стан основних і резервних вентиляторів;
• аварійне живлення та передавання сигналів до диспетчерської системи.

Енергоспоживання зменшують за рахунок частотного регулювання, шаф зі змінною витратою, дисципліни закривання стулок, якісного підбору повітроводів і режимів допоміжних зон. Для систем із ризиком перенесення небезпечних домішок утилізацію теплоти обирають так, щоб припливний і витяжний потоки не могли змішуватися.

Міфи про вентиляцію лабораторій

Міф 1. Достатньо забезпечити високу кратність.

Велика витрата не замінює локального уловлювання біля джерела й не гарантує правильного напрямку повітря.

Міф 2. HEPA-фільтр затримує будь-яке забруднення.

HEPA працює з частинками й аерозолями, але не є універсальним фільтром для газів та хімічних парів.

Міф 3. Витяжна шафа і бокс біобезпеки взаємозамінні.

Вони створені для різних небезпек і мають різну аеродинаміку, фільтрацію та схеми підключення.

Міф 4. Якщо тиск налаштували під час запуску, він залишиться стабільним.

Відкривання дверей, робота шаф, забруднення фільтрів і зміна опору мережі постійно впливають на баланс.

Цікаві інженерні факти

• Відкрита стулка великої витяжної шафи може змінити баланс приміщення сильніше, ніж кілька звичайних витяжних решіток.
• Неправильно розташований припливний дифузор здатен погіршити захисну функцію боксу навіть тоді, коли сам бокс технічно справний.
• Небезпечною може бути не лише недостатня витяжка, а й надмірний негативний тиск: двері важко відчиняються, а некеровані підсоси руйнують розрахункову траєкторію повітря.
• Безпечна заміна фільтра — це частина проєкту. Після запуску системи її неможливо повноцінно компенсувати інструкцією для персоналу.

Висновок

Якісна вентиляція лабораторії — це керована система локалізації ризиків. Вона повинна підтримувати мікроклімат, захищати чисті процеси, утримувати небезпечні домішки, узгоджувати роботу локального обладнання та залишатися передбачуваною під час відмов.

ВЕНТЕЙР розробляє комплексні рішення для лабораторій: від обстеження, аналізу технологічного завдання й зонування до розрахунку повітрообміну, проєктування повітроводів, підбору установок і локальних витяжок, автоматики, монтажу, балансування та введення системи в експлуатацію.

Мета проєкту — не просто встановити вентиляційне обладнання, а створити систему, роботу якої можна виміряти, перевірити й безпечно підтримувати протягом усього строку експлуатації.
